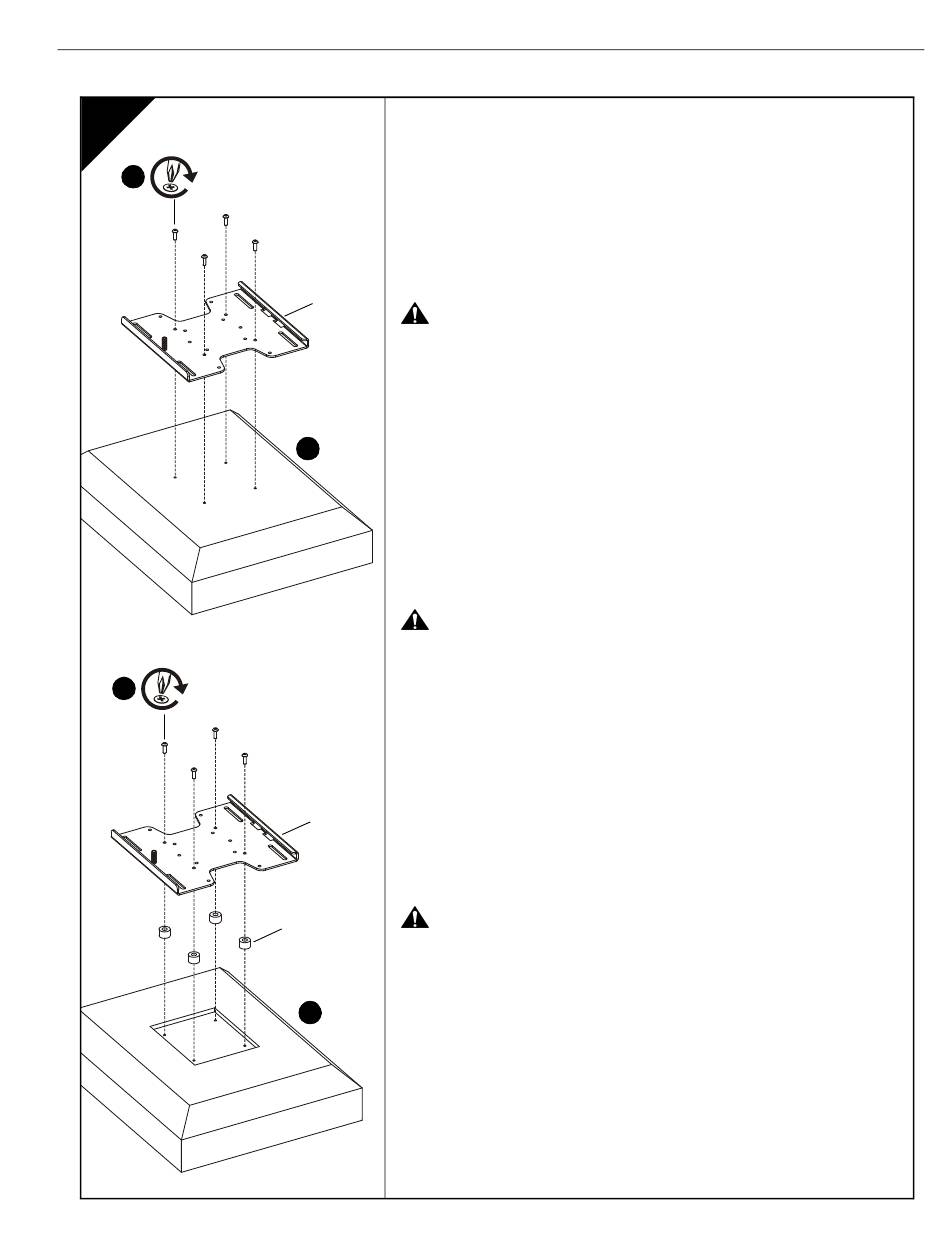

ANBRINGEN DER DECKPLATTE AM DISPLAY

VESA-konformes Display
WICHTIG!
weiter mit „EINBAU DER HALTERUNGEN AM DISPLAY". Ansonsten die
nachstehenden Anweisungen befolgen.
HINWEIS:
1. Das Display mit der Vorderseite nach unten auf die Schutzfläche ablegen.
E
VORSICHT:
Display beschädigen! Die korrekten Schrauben lassen sich einfach in die
Display-Befestigungslöcher eindrehen.
2. Den Schraubendurchmesser aus den Bestigungsteilebeuteln „A" bis „D"
(8 mm, 6 mm, 5 mm oder 4 mm) auswählen und mit den Befestigungs-
löchern im Display vergleichen.
1
3. Distanzhülsen auswählen:
• Falls die Befestigungslöcher nicht angesenkt sind und die Deckplatte
(E) flach auf dem Display aufliegt, sind keine Distanzhülsen
erforderlich.
• Falls die Befestigungslöcher angesenkt sind oder Vorsprünge
verhindern, dass die Deckplatte (E) flach aufliegt, müssen die
Distanzhülsen (GA oder GB) benutzt werden. Die kürzeste
Distanzhülse benutzen, die für einen ausreichenden Abstand sorgt.
Alle verwendeten Distanzhülsen müssen gleich lang sein.
VORSICHT:
beschädigen! Die korrekten Schrauben haben ausreichenden Gewinde-
eingriff ohne unten in den Display-Befestigungslöchern anzustoßen.
4. Schraubenlänge wählen:
• Mit der Hand die KÜRZESTE Schraube des ausgewählten
Durchmessers (AA, BA, CA oder DA) durch die Deckplatte (E), die
ausgewählte Unterlegscheibe (GA oder GB, falls erforderlich) in das
Display-Befestigungsloch einsetzen. Die Schraube jetzt noch NICHT
in das Loch einsetzen.
• Bei einer Schraube der korrekten Länge muss die Unterseite des
E
Schraubenkopfs wie folgt über die Deckplatte (E) vorstehen: Abstand
muss gleich oder größer als der Schraubendurchmesser sein. Falls die
Schraubenlänge nicht passt, muss eine längere Schraube eingesetzt
werden. Die kürzeste Schraube auswählen, die den erforderlichen
Abstand hat.
GA x4, GB x4
VORSICHT:
5. Die ausgewählten Schrauben behutsam einbauen. Folgendes
sicherstellen:
• Gewindezapfen zeigt in Richtung Unterseite des Displays und
1
• es werden alle vorgesehenen Befestigungslöcher (4 oder 6)
verwendet.
6. Weiter mit „EINBAU DES DISPLAYS AN ARMBAUGRUPPE".
Falls beim Display das Lochmuster größer als 200 x 200 mm ist,
Lochmuster 100 x 100 mm abgebildet; Lochmuster 75 x 75 mm,
100 x 200 mm und 200 x 200 mm sind ähnlich.
Schrauben mit ungeeignetem Durchmesser können das
Schrauben mit ungeeigneter Länge können das Display
Die Schrauben nicht zu fest anziehen!
