Gesunkene Variable auswählen: Mit dem aktivierten Digitaleingang, ist die aktuell
ausgewählte Variable gesunken. Die automatische Wiederholungsfunktion ist
aktiviert.
Encoder-Modifikation: Der Digitaleingang ist aktiviert (verbunden mit dem anderen
Digitaleingang), um den Panelencoder zu verwalten und um die Variablen und den
Alarmsollwert zu ändern.
Durch einstellen des Digitaleinganges 1 oder Digitaleinganges 2 in dem Parameter Alarm x
→ Alarmtype, die relativen Relais aktivieren gleichzeitig mit dem Digitaleingang. Diese Funktion
eingestellt in den Digitaleingang 1 → Eingangsfunktion und Digitaleingang 2 →
Eingangsfunktion Parameter arbeiten weiter.
Durch einstellen des Digitaleinganges 1 oder Digitaleinganges 2 in dem Parameter Variable
x → Datenquelle, die dazugehörigen Variablen, werden den Wert 0 oder 1, entsprechend dem
Status des Digitaleinganges, nehmen. Diese Funktion eingestellt in den Parametern
Digitaleingang 1 → Eingangsfunktion und Digitaleingang 2 → Eingangsfunktion arbeiten
weiter.
3.7
Digitaleingang 3 Funktion
Das Display integriert einen weiteren Digitaleingang, verbunden mit der, durch den Parameter
Digitaleingang 3 → Eingangsfunktion, ausgewählten Funktion.
Ausgewählte Variable: Mit dem Digitaleingang können Sie die Bearbeitung der
Variablen auf dem aktuell angezeigten Bildschirm aktivieren oder bestätigen. Diese
Funktion ist nützlich, wenn Sie den Panel-Encoder zum editieren der Werte, mit den
Digitaleingang 1 und 2. In diesen Fall verbindet der Encoder diesen Eingang.
Durch einstellen des Digitaleinganges 3 in dem Parameter Alarm x → Alarmtype, die relativen
Relais aktivieren gleichzeitig mit dem Digitaleingang. Diese Funktion eingestellt in dem
Parameter Digitaleingang 3 → Eingangsfunktion arbeitet weiter.
Durch einstellen des Digitaleinganges 3 in dem Parameter Variable x → Datenquelle, die
dazugehörigen Variablen, wird den Wert 0 oder 1 nehmen, entsprechend dem Status des
Digitaleinganges. Die Funktion eingestellt in dem Parameter Digitaleingang 3 →
Eingangsfunktion arbeitet weiter.
3.8
Alarm-Auslösemodus
Das Gerät implementiert verschiedene Alarmmodi. (siehe untere Beschreibung)

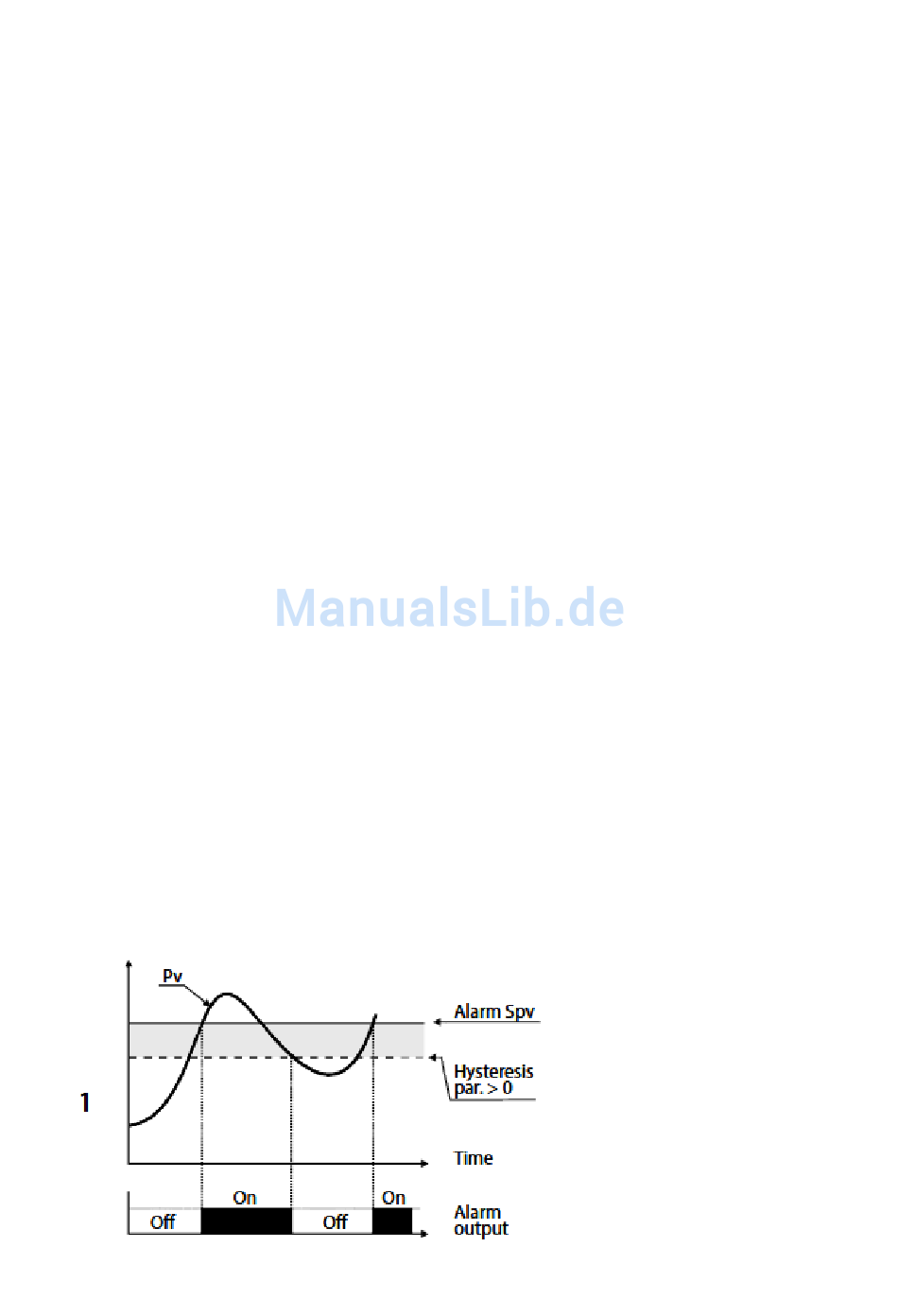

Absoluter Alarm ("Absoluter" Auswählen)
© PCE Instruments
Der Absolute-Alarm und der
Hysteresewert höher als "0"
(Parameter 58 Hysterese > 0).
Beachten Sie: Das Beispiel
bezieht sich auf Alarm 1; die
Funktion kann auch für Alarm 2
aktiviert werden
