3 Leitungsverlegung und
Kältemittelmenge
3.2 CH-Gerät
3.2.1 Sicherheitstechnische Aspekte
G E F A H R
•
Im Kältemittelkreislauf das Kältemittel R410A verwenden. Zur Durchführung eines Leck- oder
Luftdichtigkeitstests darf kein Sauerstoff, Acetylen oder andere entzündliche und giftige Gase in den
Kältemittelkreislauf eingefüllt werden. Solche Gase sind extrem gefährlich und können eine Explosion
verursachen. Für solche Tests wird die Verwendung von Druckluft, Stickstoff oder Kältemittel empfohlen.
3.2.2 Leitungsmaterial
1
Vor Ort bereitgestellte Kupferrohrleitungen vorbereiten.
2
Saubere Kupferrohrleitungen auswählen. Sicherstellen, dass die Innenseiten frei von Staub und Feuchtigkeit sind. Vor
Anschluss der Rohrleitungen die Rohrleitungsinnenseiten mit Stickstoff oder trockener Luft durchblasen, um Staub und
Fremdstoffe zu entfernen.
3
Die Rohrleitungsgröße mit korrekter Wandstärke und korrektem Material auswählen, damit eine ausreichende
Druckfestigkeit gewährleistet ist.
V O R S I C H T
•
Das Rohrleitungsende abdecken, wenn die Rohrleitung durch eine Öffnung geführt werden soll.
•
Die Rohrleitungen ohne Kappe oder Vinylband am Rohrleitungsende nicht direkt auf dem Boden ablegen.
•
Alles entzündliche Material um die Geräte herum entfernen. Sonst besteht Brandgefahr.
3.2.3 Vorsichtsmaßnahmen beim Leitungsanschluss
A) Anschlussleitungen innen/außen anschließen. Die Rohleitungen befestigen und darauf achten, dass Sie keinen Kontakt
mit schwachem Material wie z. B. der Decke haben (Sonst können durch die Vibrationen der Leitung Geräusche verursacht
werden).

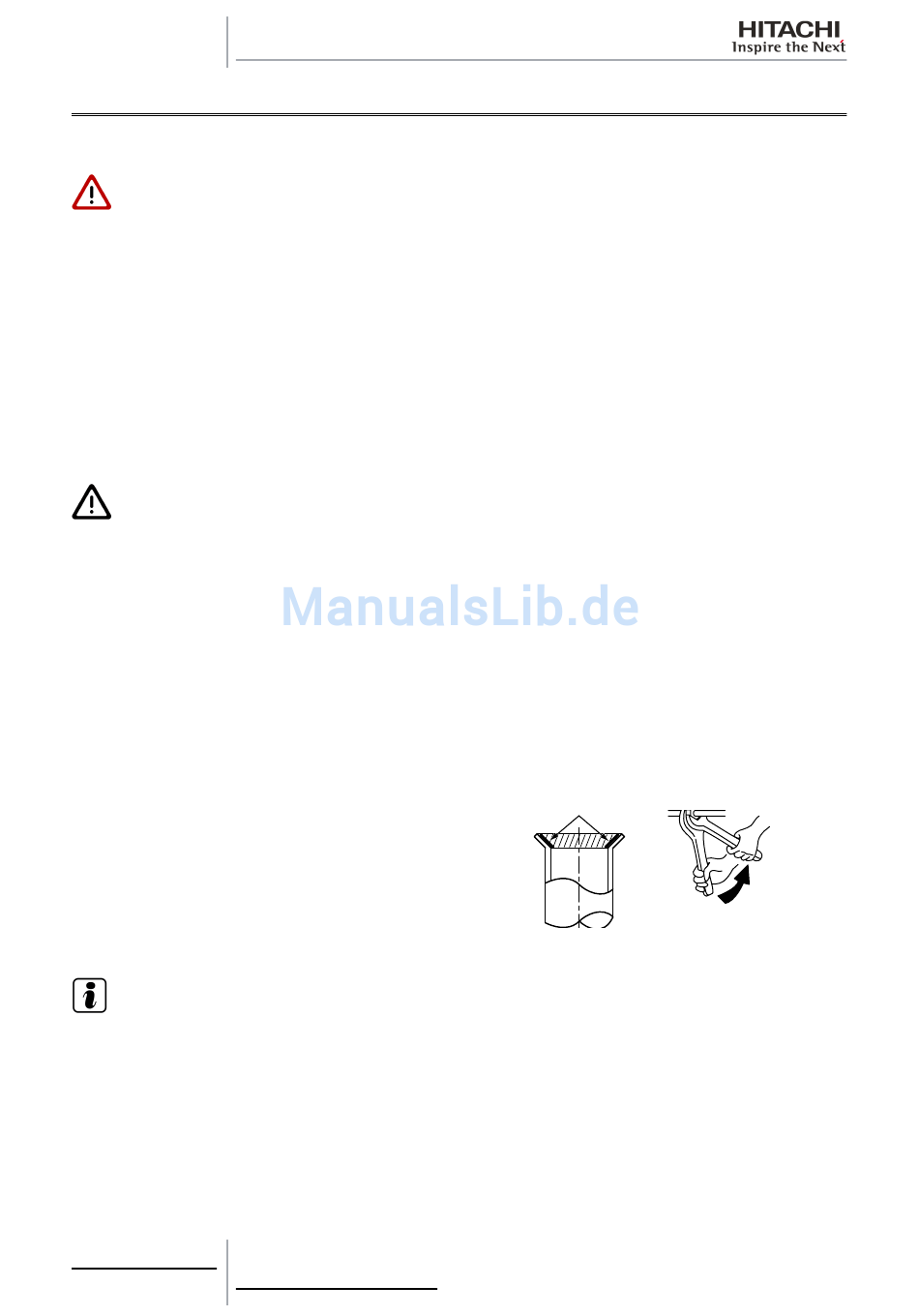

B) Vor dem Aufweiten ein wenig Kältemittelöl auf der Stirnseite der Rohrleitung und der Konusmutter auftragen. Dann die
Konusmutter mit zwei Schraubenschlüsseln auf das vorgeschriebene Anzugsdrehmoment anziehen. Aufweitung zuerst auf
der Flüssigkeitsleitungsseite und dann auf der Gasleitungsseite ausführen. Nach dem Aufweiten auf Gaslecks prüfen.
1
Kältemittelöl auftragen.
2
Mit zwei Schraubenschlüsseln arbeiten.
H I N W E I S
•
Kältemittelöl wird vor Ort bereitgestellt.
•
Ätherisches Öl FVC50K, FVC68D (Idemitsu Kousan Co. Ltd.).
C) Wenn die Temperatur und Feuchtigkeit in der Decke über 27 °C/rel. Feuchte 80 % liegt, an der Zubehördämmung
zusätzliche Dämmung anbringen (Dicke ca. 10 mm). Dadurch wird Kondenswasserbildung auf der Dämmungsoberfläche
vermieden (nur Kältemittelrohrleitung)
D) Luftdichtheitstest durchführen (Prüfdruck 4.15 MPa). Weitere Einzelheiten im technischen Handbuch des Außengeräts.
E) Kältedämmung durchführen. Dazu Aufweitungsverbindung und Reduzierstückanschluss dämmen und abkleben. Auch
alle Kältemittelrohrleitungen dämmen.
66
SMDE0065 Änd.-Stand 1 - 12/2010
