1MRK504106-UDE -
3.5.1.1
RET650
Technisches Handbuch
Lokale Mensch/Maschine-Schnittstelle (LHMI)
LCD
Zum LHMI gehört ein grafischer Monochrom-LCD-Monitor mit einer Auflösung
von 320x240 Pixeln. Die Schriftgröße kann variieren. Die Anzahl der angezeigten
Zeichen und Zeilen hängt von der Schriftgröße und der ausgewählten Ansicht ab.
Das Display ist in vier Hauptbereiche eingeteilt.
GUID-97DA85DD-DB01-449B-AD1F-EEC75A955D25 V1 DE

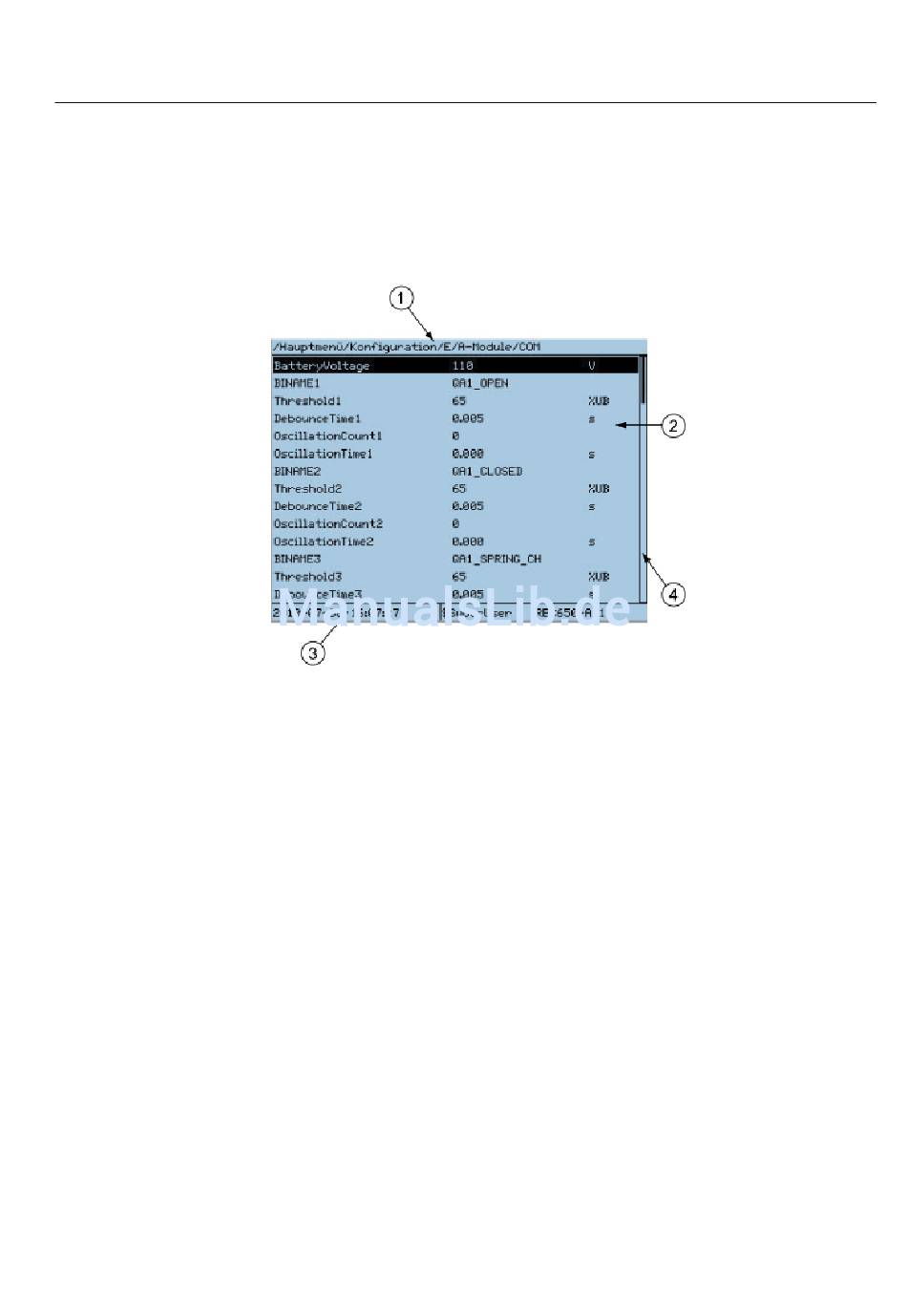

Abb. 7:
Display-Layout
1 Pfad
2 Inhalt
3 Status
4 Bildlaufleiste (wird bei Bedarf eingeblendet)
•
Der Pfad zeigt die aktuelle Position in der Menüstruktur an. Ist der Pfad zu
lang, um vollständig angezeigt zu werden, wird sein Anfang ausgeblendet.
Diese Kürzung des Pfades wird durch drei Punkte angezeigt.
•
Der Inhaltsbereich zeigt den Inhalt des Menüs an.
•
Im Statusbereich werden die aktuelle IED-Zeit, der momentan angemeldete
Benutzer und der Objektidentifizierungs-String, der über die LHMI oder mit
PCM600 eingestellt werden kann, angezeigt.
•
Wenn Texte, Bilder oder andere Elemente nicht in die Anzeige passen,
erscheint am rechten Bildschirmrand eine vertikale Bildlaufleiste. Passt der
Text im Inhaltsbereich nicht von der Breite her in die Anzeige, wird er am
Anfang gekürzt. Die Kürzung wird durch drei Punkte angezeigt.
Abschnitt 3
39
